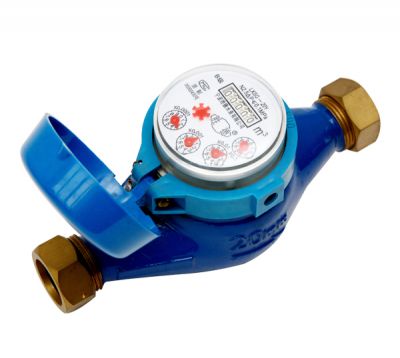

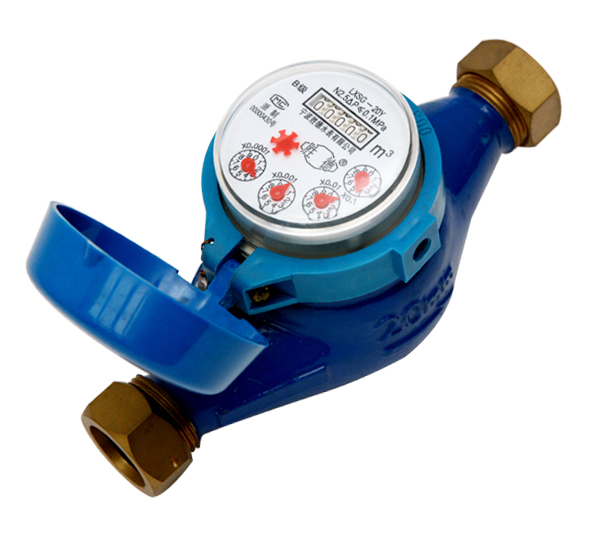

【產品名稱】 旋翼式干式冷水水表
【所屬分類】 旋翼干式水表 【產品型號】 LXSG-15Y~50Y 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
使用條件
溫度等級：T30/T50(冷水)T90(熱水)
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 63
示值誤差限
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%
主要特點
干式，磁性傳動，并具有防磁功能;多流束，采用優質材料，性能穩定可靠;
計數器采用真空密封，防冷凝霧化，可長期保持讀數清晰;計量準確，經久耐用。
可旋轉計數器使讀數變得更加方便;系列通用性強，更換維護方便。
技術參數
| 口徑 DNmm | 測量范圍 | 過載流量 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 | |
| Q3/Q1 | Q4 | ||||||||
| m3/h | L/h | m3 | |||||||
| 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 6 | 0.00005 | 99999 | |
| 100 | 40 | 25 | |||||||
| 125 | 32 | 20 | 5 | ||||||
| 160 | 25 | 15.625 | |||||||
| 20 | 80 | 5 | 4 | 80 | 50 | 10 | |||
| 100 | 64 | 40 | |||||||
| 125 | 51.2 | 32 | 6 | ||||||
| 160 | 40 | 25 | |||||||
| 25 | 80 | 7.875 | 6.3 | 126 | 78.78 | 12 | |||
| 100 | 100.8 | 63 | |||||||
| 125 | 80.64 | 50.4 | 8 | ||||||
| 160 | 63 | 39.375 | |||||||
| 32 | 80 | 12.5 | 10 | 200 | 125 | 14 | |||
| 100 | 160 | 100 | |||||||
| 125 | 128 | 80 | 10 | ||||||
| 160 | 100 | 62.5 | |||||||
| 40 | 80 | 20 | 16 | 320 | 200 | 40 | |||
| 100 | 256 | 160 | |||||||
| 125 | 204.8 | 128 | 35 | ||||||
| 160 | 160 | 100 | |||||||
| 50 | 80 | 31.25 | 25 | 500 | 312.5 | 70 | |||
| 100 | 400 | 250 | |||||||
| 125 | 320 | 200 | 60 | ||||||
| 160 | 250 | 156.25 | |||||||
流量誤差曲線
壓力損失曲線
外形尺寸及重量
| 公稱口徑 | 長L | 寬B | 高H | 連接螺紋(D) | 重量 |
| (mm) | mm | ||||
| 15 | 165/190 | 99 | 104 | G3/4B | 1.5/1.6 |
| 20 | 190/195 | 99 | 106 | G1B | 1.7 |
| 25 | 260/225 | 104 | 120 | G1 1/4B | 2.6/2.4 |
| 32 | 260/230 | 104 | 120 | G1 1/2B | 2.8/2.7 |
| 40 | 300/245 | 125 | 155 | G2B | 5.4/4.5 |
| 50 | 300 | 125 | 155 | B2 1/2B | 7.2 |
| 280 | 158 | 175 | 法蘭連接按GB4216.4.84 D=165 D1=125 | 14 | |
使用條件
工作水溫不高于40°c
工作壓力不大于1MPa
