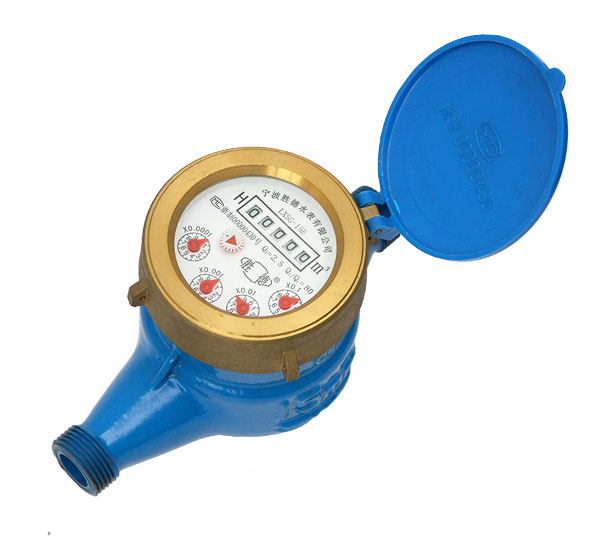

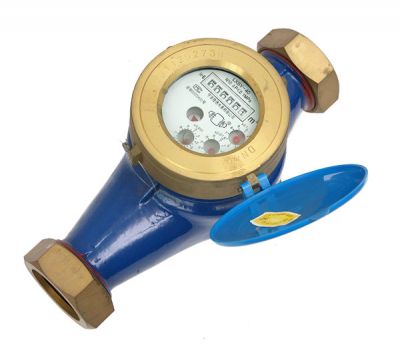

【產品名稱】 高靈敏防滴漏干式水表
【所屬分類】 高靈敏防滴漏水表 【產品型號】 LXSG-15E～20E 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
使用條件
溫度等級：T30/T50(冷水)T90(熱水)
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 63
示值誤差限
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%
主要特點
干式，磁性傳動，并具有防磁功能;多流束，采用優質材料，性能穩定可靠;
計數器采用真空密封，防冷凝霧化，可長期保持讀數清晰;計量準確，經久耐用。
可旋轉計數器使讀數變得更加方便;系列通用性強，更換維護方便。
技術參數
| 口徑 | 測量范圍 | 過載流量 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 | |
| DN | Q3/Q1 | Q4 | |||||||
| mm | m3/h | L/h | m3 | ||||||
| 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 6 | 0.00005 | 99999 | |
| 100 | 40 | 25 | |||||||
| 125 | 32 | 20 | 5 | ||||||
| 160 | 25 | 15.625 | |||||||
| 20 | 80 | 5 | 4 | 80 | 50 | 10 | |||
| 100 | 64 | 40 | |||||||
| 125 | 51.2 | 32 | 6 | ||||||
| 160 | 40 | 25 | |||||||
流量誤差曲線
壓力損失曲線
外形尺寸及重量
| 公稱口徑 | 長L | 寬B | 高H | 連接螺紋(D) | 重量(kg) |
| (mm) | mm | ||||
| 15 | 165/190 | 99 | 104 | G3/4B | 1.5/1.6 |
| 20 | 190/195 | 99 | 106 | G1B | 1.7 |
使用條件
工作水溫不高于40°c
工作壓力不大于1MPa
