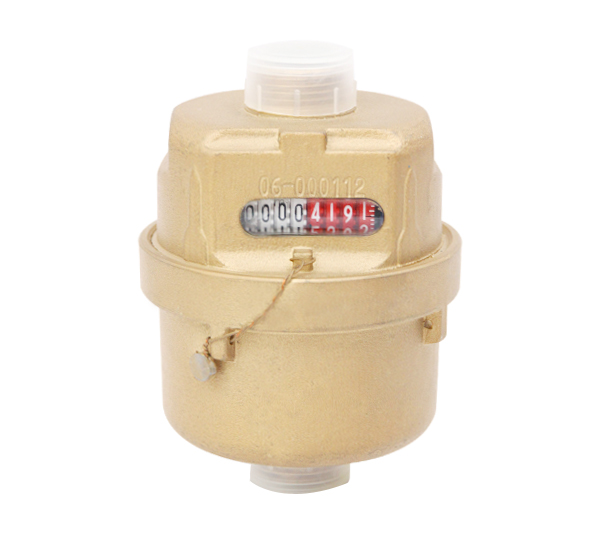

【產品名稱】 活塞容積式水表
【所屬分類】 容積式水表 【產品型號】 LXH-15~20 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
產品用途
旋轉活塞容積式水表用于家庭或一個居民單元測量流經自來水管道飲用冷水的用量。
使用條件
溫度等級：T30
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 63
示值誤差限：
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 ±2%
主要特點
采用旋轉活塞式的計量原理，測量范圍寬，高靈敏度。安裝位置不受任何限制，可水平、垂直或傾斜安裝，而不影響計量精度。
計數器的數字輪采用特種液體封裝，可長期保持讀數清晰。
運動部件采用優質耐磨材料，性能穩定可靠。
表殼表面采用噴塑，美觀耐用。
計數參數
| 口徑 | 測量范圍 | 過載流量 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 |
| DN | Q3/Q1 | Q4 | ||||||
| mm | m3/h | L/h | m3 | |||||
| 15 | 160 | 3.125 | 2.5 | 25 | 15.625 | 3 | 0.00002 | 9999 |
| 200 | 20 | 12.5 | ||||||
| 20 | 160 | 5 | 4 | 40 | 25 | 5 | ||
| 200 | 32 | 20 | ||||||
流量誤差曲線
壓力損失曲線
安裝尺寸
| 規格型號 | 總長 | 長 | 寬 | 高 | 連接螺紋 | 重量 |
| LXSGZ-15E | 210mm | 115mm | 85mm | 85mm | G3/4 | 1KG |
| LXSGZ-20E | 210mm | 115mm | 85mm | 85mm | G1 | 1.3KG |
| 注明：1.總長包括接管長度；長度指：表殼長度。 | ||||||
| 2.產品尺寸及重量以實物與訂貨要求為準。 | ||||||
